IMA - Linea Stickpack

LINEA DI RIEMPIMENTO STICK-PACK UNIVERSAL

Anno di costruzione: 2009 (revisione nel 2020)

Linea automatica per stick-pack di polveri e granulati, per confezionamento primario e secondario integrato. Per l'utilizzo in diversi settori, come quello farmaceutico, cosmetico e nutraceutico.

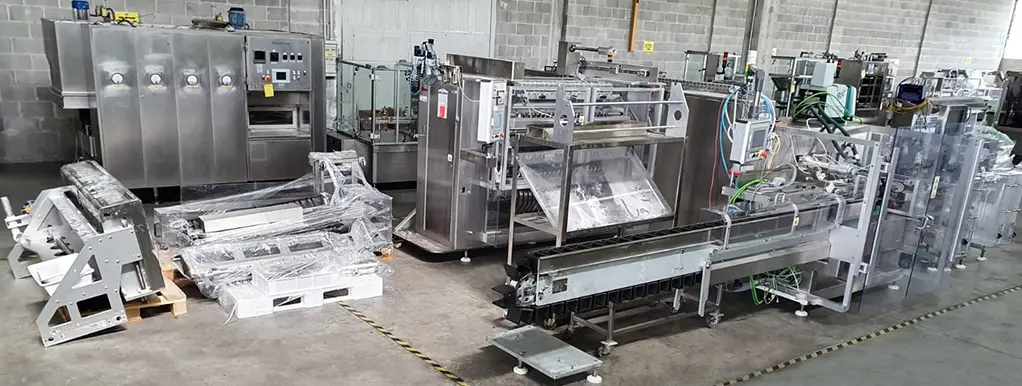

Linea è composta da

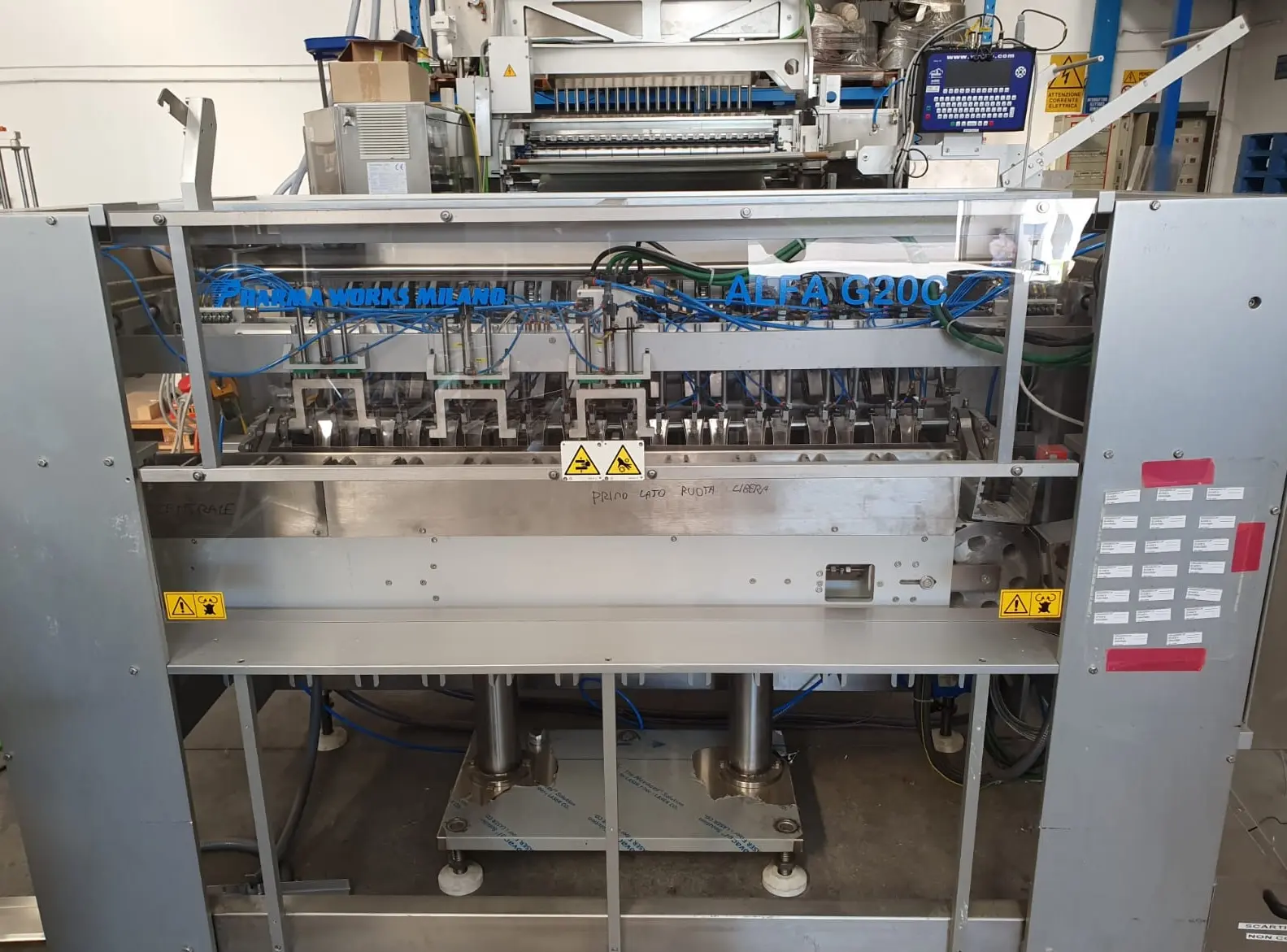

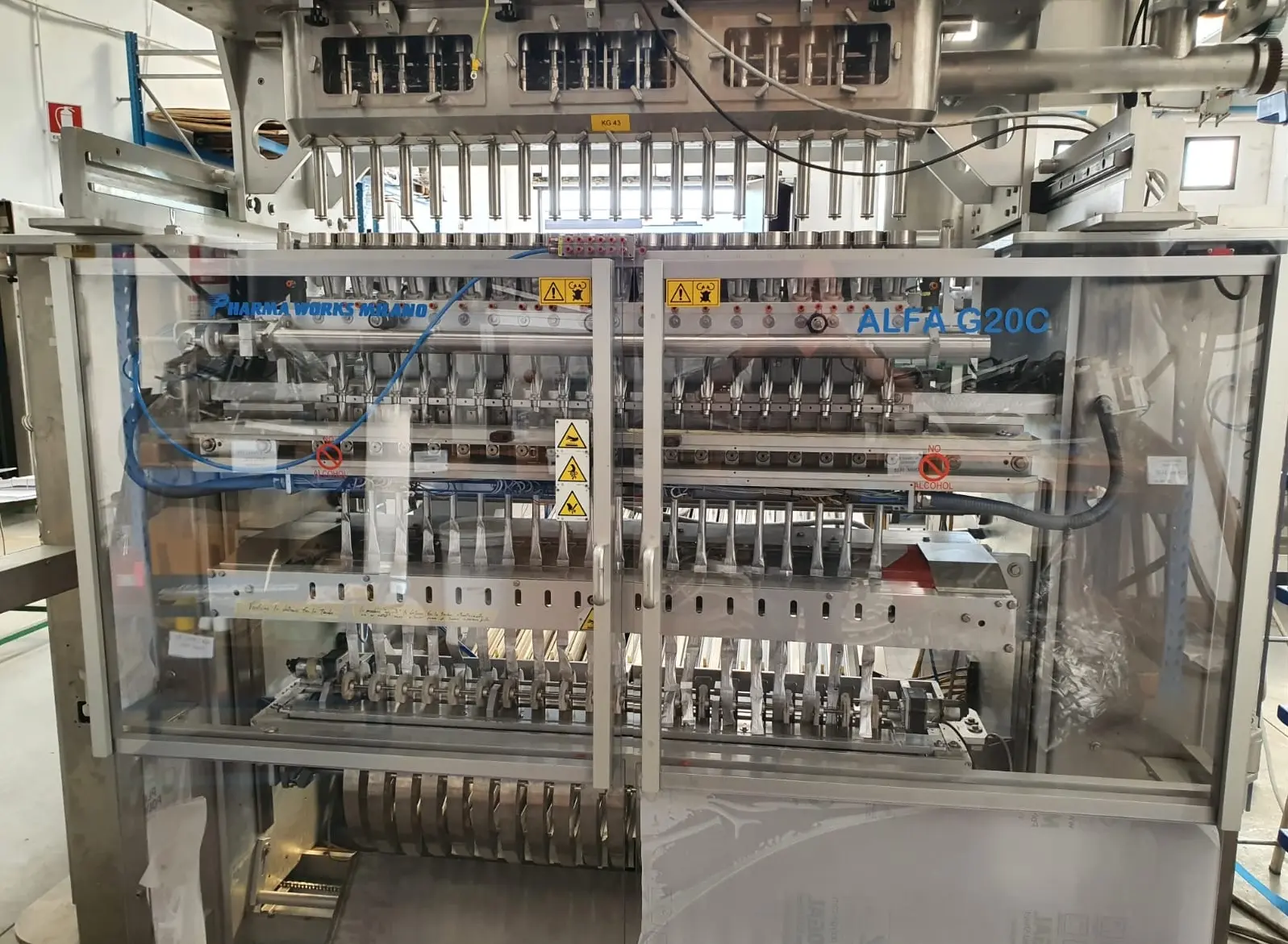

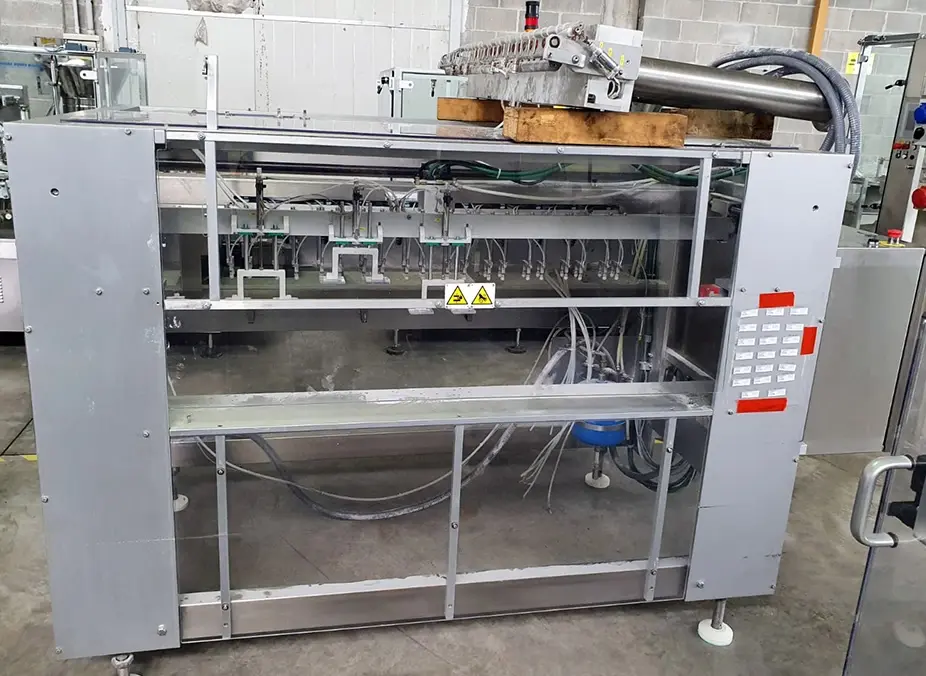

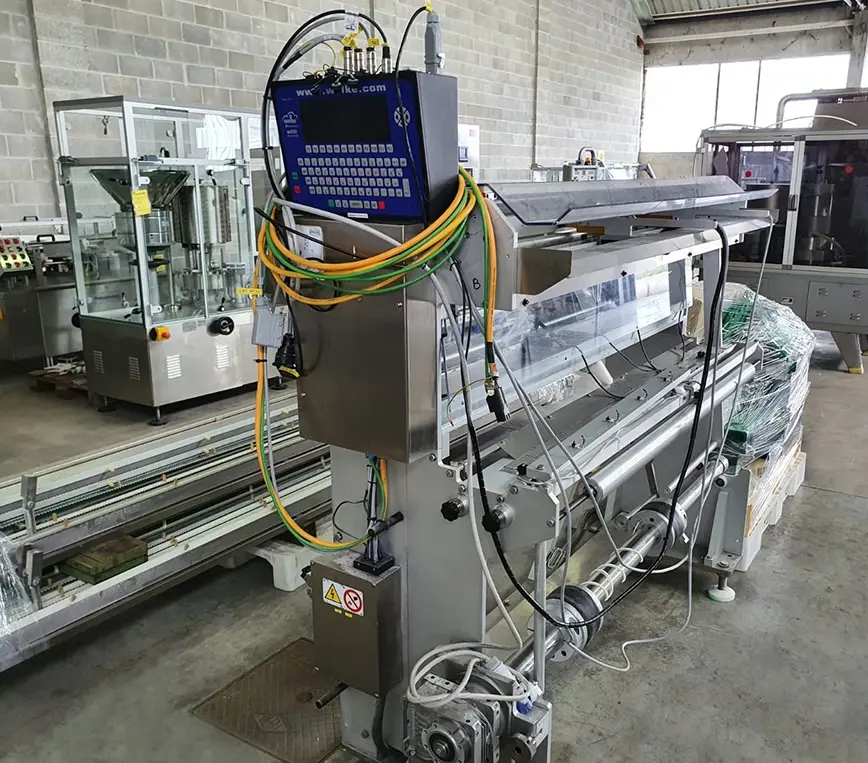

1) Bustinatrice Alfa G20C

2) Pick & Place R80/V

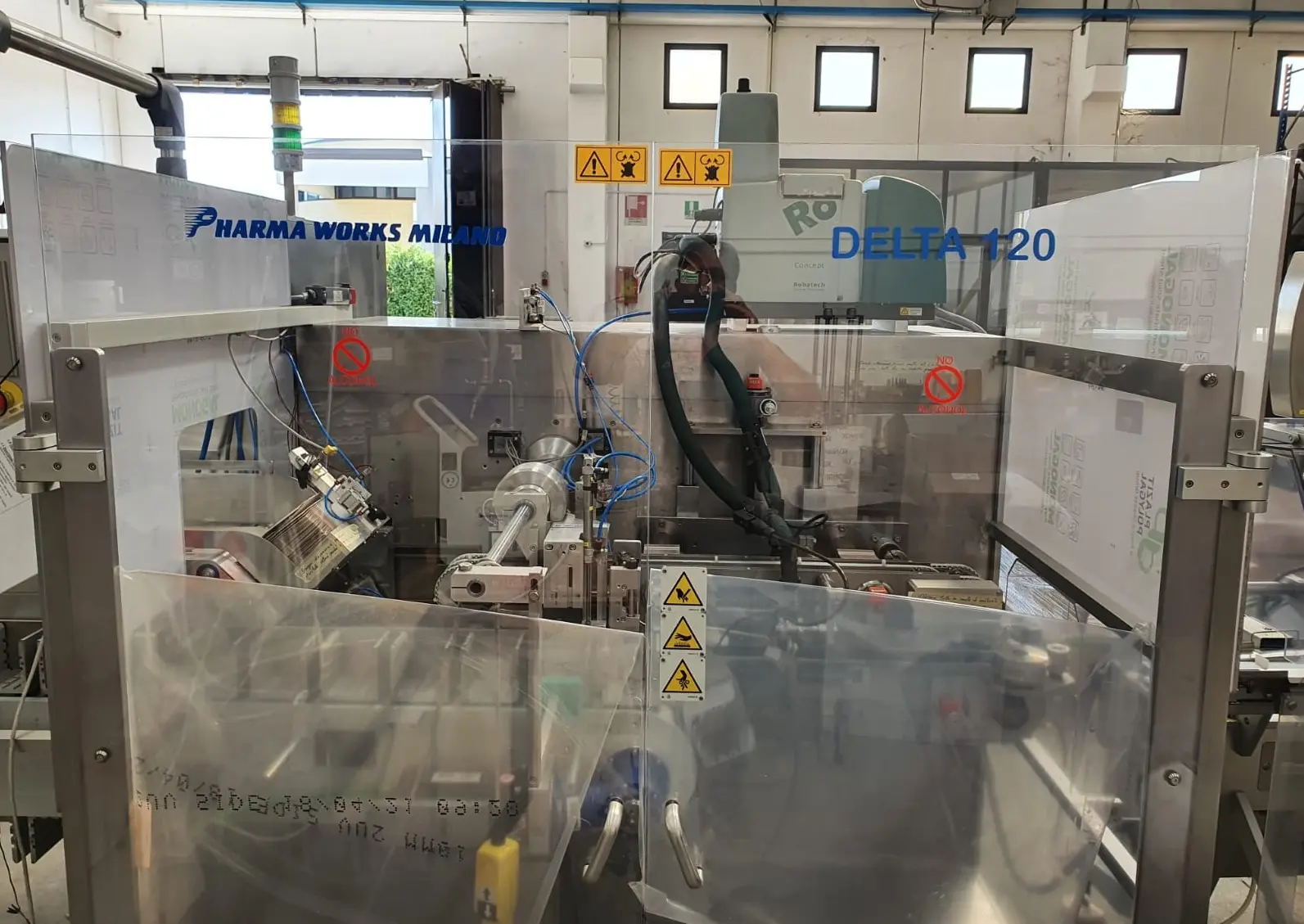

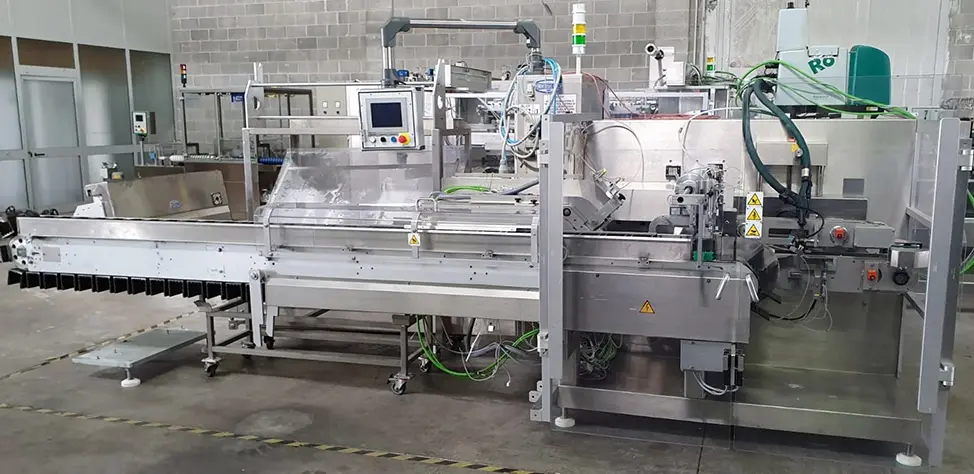

3) Astucciatrice orizzontale Delta 120

4) Piegatrice per foglietti illustrativi Saturno

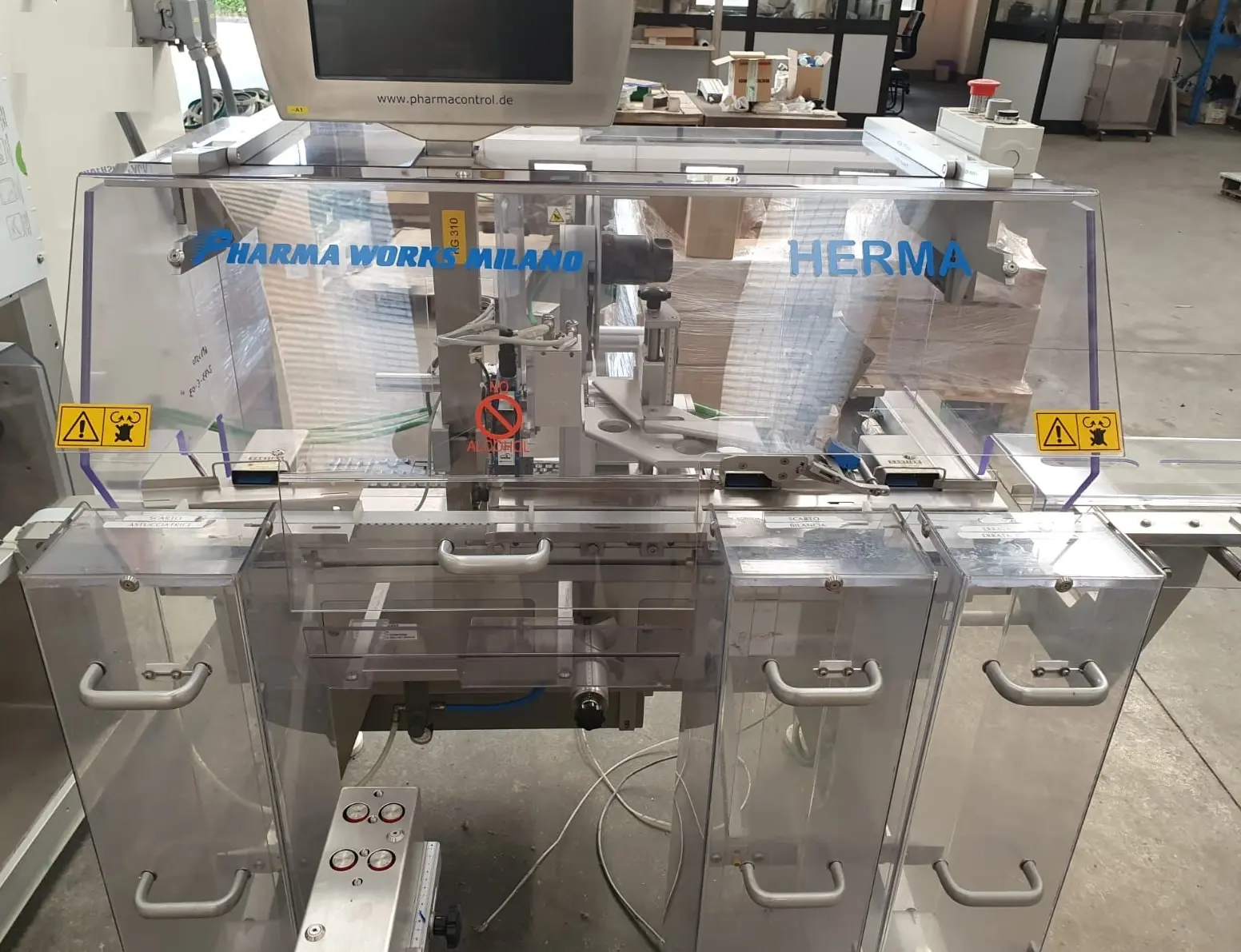

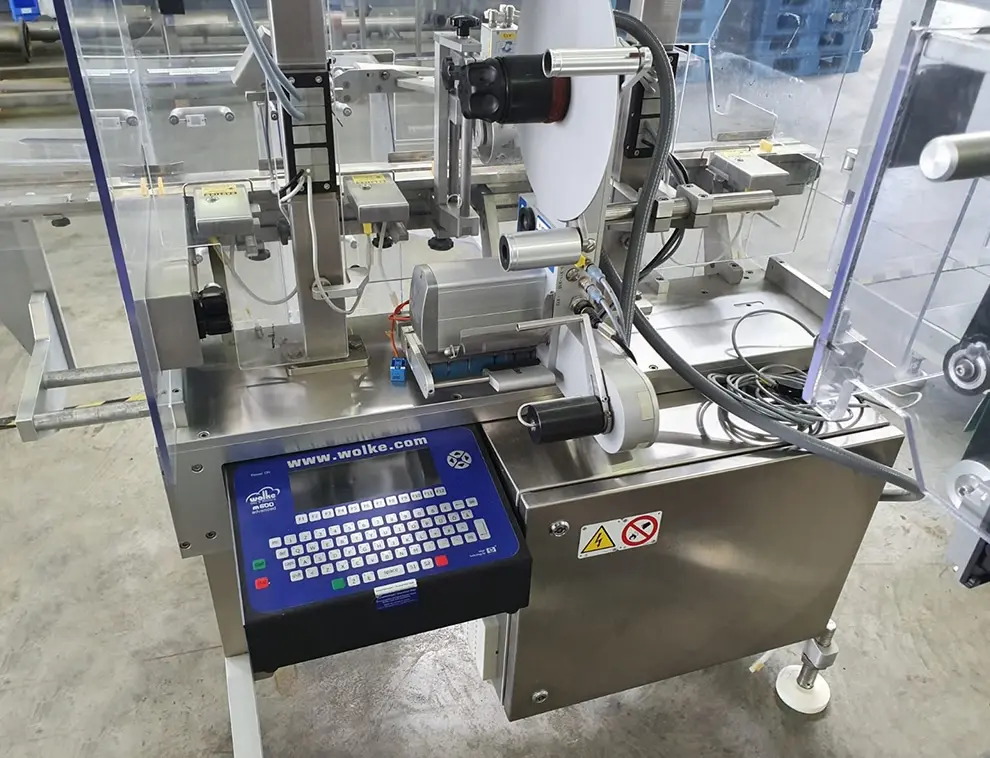

5) Etichettatrice Herma

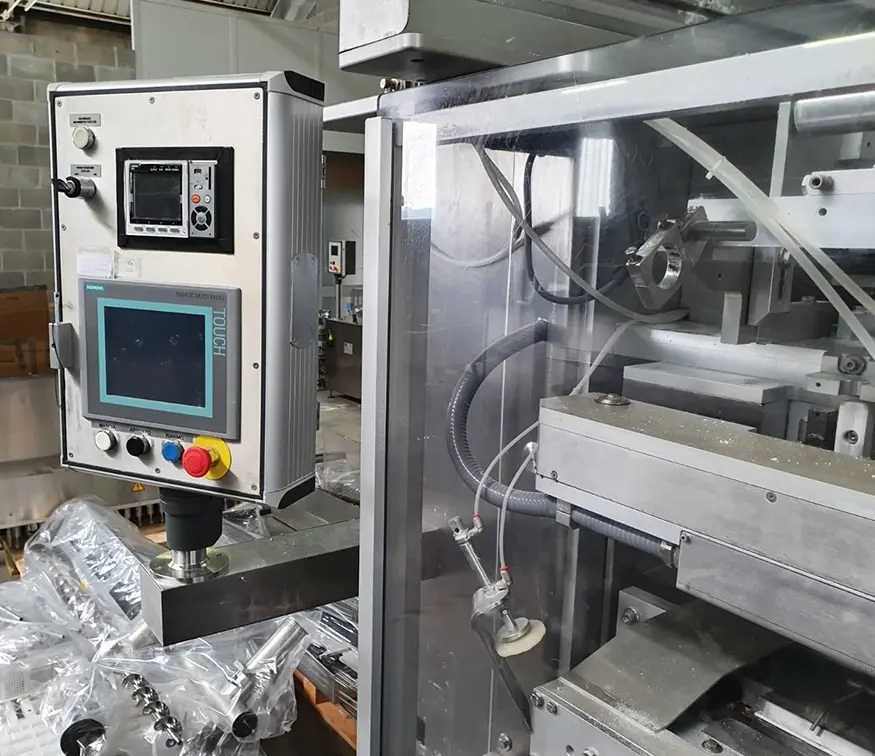

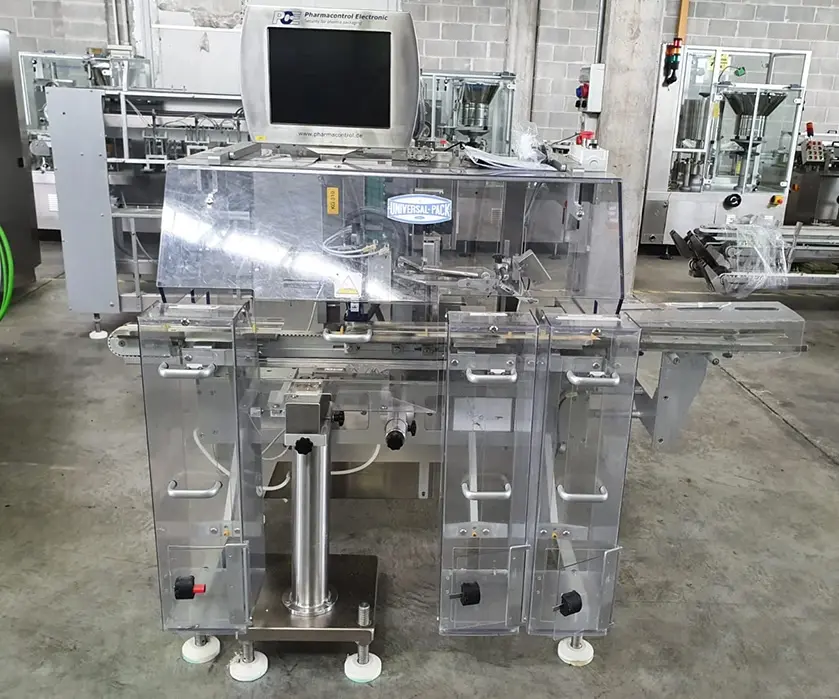

Con dosaggio volumetrico a coclea, controllo del peso in linea, gestione dati variabili e astucciatura automatica con inserimento foglietti illustrativi ed etichettatura. La linea è controllata da PLC, con logica di scarto automatica per bustine fuori specifica o astucci non conformi.

Nel 2020 la linea è stata sottoposta a una revisione meccanica strutturata di cinematica, trasmissioni, parti mobili e componenti soggetti ad usura.

CARATTERISTICHE DI PRODUZIONE

• Velocità di produzione: fino a 60 cicli/minuto
• Produzione di bustine: 72.000 bustine all'ora (a seconda del formato della bustina, delle caratteristiche della polvere e delle impostazioni di processo)
• Dosaggio: 3–7 g per bustina (eseguito volumetricamente tramite coclea)

• Lunghezza bustina: 90–110 mm (campo di funzionamento 70–200 mm)
• Larghezza bustina: 26 mm

• Film laminato termosaldabile: carta/alluminio/PE o PET/alluminio/PE

Formati stick-pack

• 26 × 120 mm — 5,9 g
• 26 × 90 mm — 2,95 g

Formati astucci

• Tipo A: 120 × 65 × 130 H — 30 stick + foglietto illustrativo
• Tipo B: 95 × 55 × 130 H — 20 stick + foglietto illustrativo
• Tipo C: 95 × 40 × 130 H — 14 stick + foglietto illustrativo
• Tipo D: 95 × 65 × 100 H — 30 stick + foglietto illustrativo
• Tipo E: 95 × 65 × 100 H — 30 stick + foglietto illustrativo

CONSUMO ENERGETICO

• Alimentazione: 400 V – 50 Hz
• Potenza installata: 32 kWa (49 A)

• Aria compressa: 6–7 bar
• Consumo d'aria: 100 + 50 l/min
