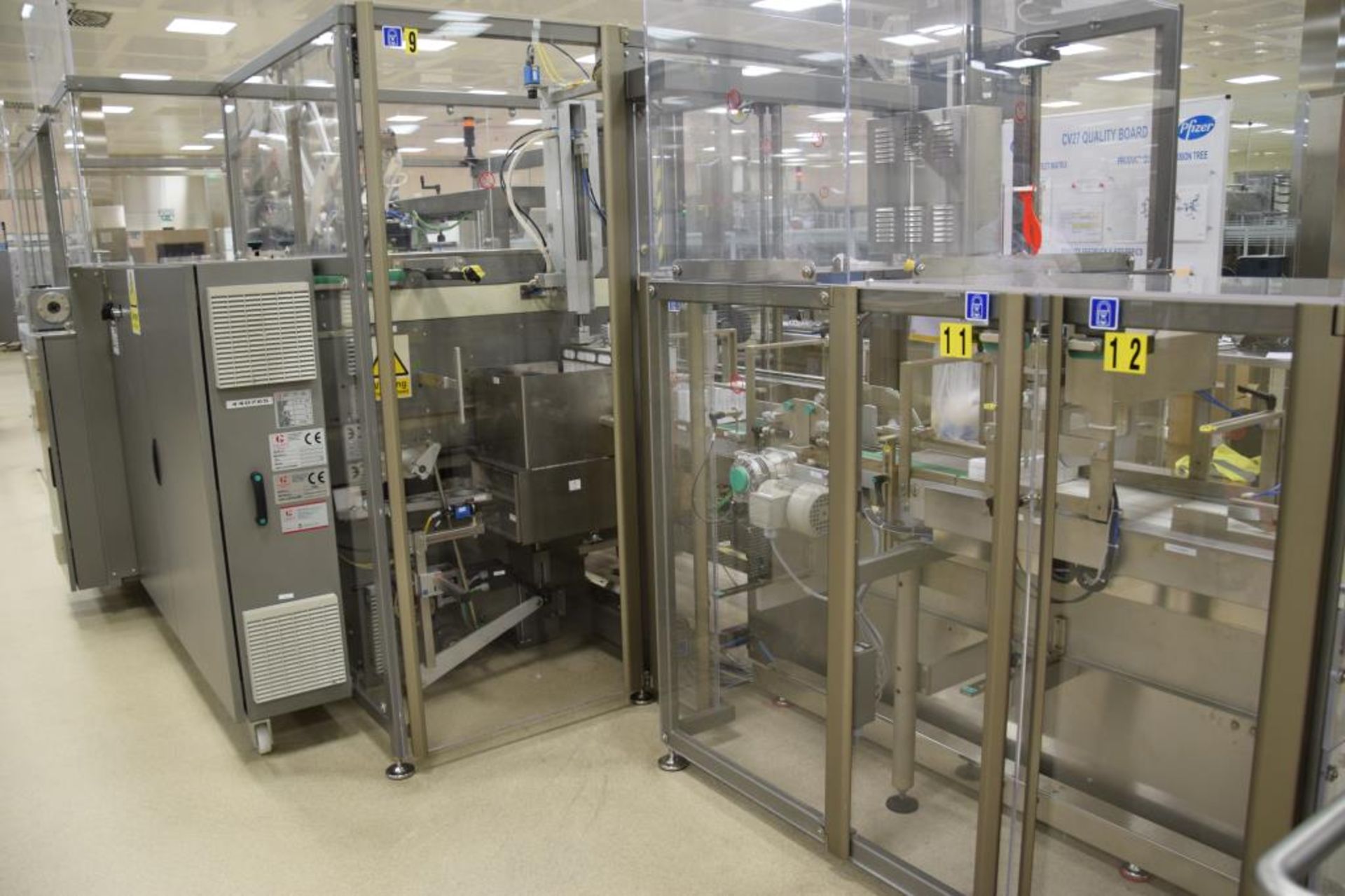

MARCHESINI - Astucciatrice/Incartonatrice - MCP 840

Le MCP sono macchine automatiche per pallettizzare, orizzontali o verticali, monoblocco automatiche adatte a ricevere astucci su nastro d’entrata, raggrupparli, introdurli in cartone, chiudere quest’ultimo con nastro adesivo non avvolgente e successivamente provvedere alla pallettizzazione.

Funzioni programmate e controllate da un PC industriale con monitor a colori. Configurazione e memorizzazione delle dimensioni.

GAMMA DI PRODOTTI:

Larghezza: 160 mm - 500 mm

Altezza: 120 mm - 350 mm

Lunghezza: 120 mm - 350 mm

Velocità cartoni minuto/min: fino a 10

INCARTONAMENTO

La sezione di incartonamento è costituita da una solida struttura portante all’interno della quale sono contenuti tutti i movimenti meccanici e motori di comando dell’ Incartonatrice e del Pallettizzatore. La macchina è stata progettata e costruita con la tecnologia a balcone per ridurre radicalmente interventi di manutenzione meccanica e lubrificazione. Le parti meccaniche sono protette dallo sporco e dalla polvere in quanto completamente isolate dalla zona di lavoro e trasporto cartone.

L'impianto elettrico del monoblocco è contenuto in un armadio scorrevole posto sul retro della struttura macchina Incartonatrice. Lo scorrimento dell’armadio consente accessibilità a tutti i meccanismi.

Ogni movimento del Cartopallettizzatore è azionato da motore brushless controllato dal PC.

Le regolazioni per cambio formato cartone in quota “B” Larghezza e “H” Altezza, sono eseguite tramite servomotori con comando direttamente dal pannello operatore. La lunghezza “A” è gestita in automatico con l’impostazione del formato da PC. La tramoggia, la piastra prelievo prodotto del Pick & Place e lo spingitore sono da sostituire a formato.

Le parti a formato, essendo ad innesto rapido, richiedono un minimo utilizzo di utensili.

Progettata e realizzata nel rispetto delle norme di buona fabbricazione GMP, è fornita con il marchio CE.

PALLETIZZAZIONE

Il Pallettizzatore è in grado di raggruppare, su paletta standard, i cartoni provenienti dall’Incartonatrice. L’attuale struttura con braccio antropomorfo a 4 gradi di libertà, sposa l’esperienza del pallettizzatore cartesiano migliorandone prestazioni e flessibilità di applicazione. Il braccio, costituito da lastre di alluminio anodizzato, conferisce robustezza e rigidità alla struttura nel momento di presa e deposito dei cartoni. Testa di prelievo prodotto tramite vuoto e rotazione a 360 gradi. Carico e scarico manuale del pallet nelle apposite guide. Predisposizione per il montaggio di dispositivi di carico e scarico automatico dei pallet.
